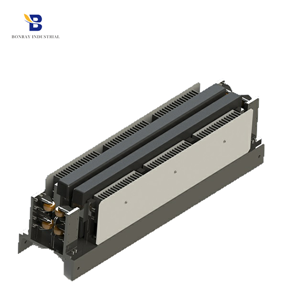

Assemblage LIM double face

brand: BONRAY

Origine des produits: Chine

Il s'agit de la première invention nationale (brevet d'invention) et utilisé dans le trieur à bande croisée avec certification CE. Au lieu du moteur rotatif traditionnel par friction ou transmission par engrenages, il est sans contact, silencieux et sans entretien. Il a une structure bilatérale, moins de fuites magnétiques et un rendement élevé. Le refroidissement forcé du ventilateur évite la surchauffe du moteur pour assurer une protection thermique. Le moteur ne peut pas brûler après une panne du ventilateur.

Assemblage LIM double face

 Spécification de projet et de performance d' assemblage de moteur à induction linéaire double face

Spécifications générales

Modèle de moteur LMT-OL0009-N01

 Type de moteur : Moteur à induction linéaire

Structure du moteur : double face

Tension d' entrée nominale : 380V

Fréquence d' entrée nominale : 50Hz

Phase: 3

Numéros de pôles : 8

Moteur taille : 930 * 220 * 254 L x W x H ( mm )

Poids du moteur : 80 kg avec système de refroidissement

Classe d'isolation : F (155 ℃)

Indice de protection : IP 60

Cycle de service : 100%

Type de protecteur de température : Bi-métal

Protecteur temp. : 130 ℃

Protector tension et de courant : 270V / 10A

Vitesse synchrone : 6 m / s (à 50 Hz)

Épaisseur de la plaque de réaction : 5 mm (minimum 4 mm)

Matériau de la plaque de réaction : alliage d'aluminium 6063

Écart LIM à LIM : 9-10 mm

Méthode de refroidissement : refroidissement par air avec ventilateur

Plage de réglage de l'écart : Max. 12 mm

Test de potentiel élevé : 2500V / s

Température ambiante : -20-45

Humidité ambiante : inférieure à 85%


Caractéristiques du moteur à induction linéaire - Connexion et performances

Connexion et contrôle

moteur à induction linéaire ppt

L'onduleur peut être n'importe quel contrôleur de vitesse variable commercial avec fonction de contrôle V / F. Tels que Siemens, Schneider, Yaskawa, Delta, etc. La puissance nominale doit être d'au moins 7,5 kW. Le retour de vitesse peut faire tourner le moteur à une vitesse stable. Veuillez ne pas utiliser la fonction de contrôle vectoriel pour contrôler LIM.


- 1, 2, 3 connectez l'alimentation triphasée.

- 4, est vide

- 5,6 se connecter à la bobine du contacteur ou à l'automate pour identifier la température élevée

- 7,8 se connecter au 1 phase 220V-240V AC. Il s'agit de l'alimentation du ventilateur.


Performance du  moteur à induction linéaire

types de moteur à induction linéaire

Détail du moteur à induction linéaire:  Données techniques




Moteur linéaire à induction





moteur à induction linéaire ppt




types de moteur à induction linéaire
